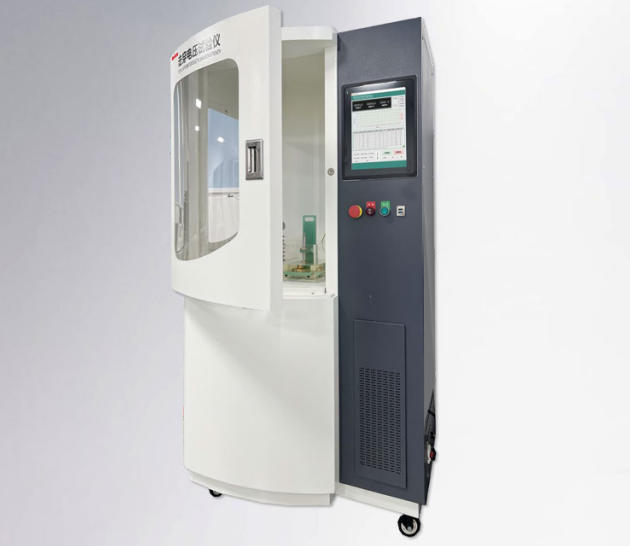

擊穿電壓試驗儀是用來檢測絕緣材料在高電壓作用下絕緣性能的專用儀器，核心原理是通過試驗變壓器等裝置，對試樣勻速施加連續升高的交流或直流高壓。隨著電壓不斷增大，材料內部電場強度持續上升，當超過其承受極限時，絕緣結構被破壞，電流會突然急劇增大，儀器會迅速檢測到這一變化并判定為擊穿，同時自動切斷高壓、記錄擊穿電壓，再結合試樣厚度計算出介電強度，以此評價材料的絕緣耐壓能力。整個過程還配有過流保護、自動放電等安全設計，避免試驗中出現電弧、觸電等危險。
擊穿電壓試驗儀主要用于判斷各類絕緣材料能否在額定電壓下安全工作，不發生漏電、擊穿、起火等故障，是電氣安全檢測中十分關鍵的設備。它適用范圍廣泛，可對固體絕緣材料如塑料、橡膠、板材、薄膜、電纜絕緣層，以及液體絕緣材料如變壓器油、絕緣漆等進行測試，在電力設備、電線電纜、家用電器、電子元器件、新能源電池等行業的原材料檢驗、生產質控、產品出廠檢測和安全認證中被大量使用。
同時，擊穿電壓試驗儀也常用于新材料研發與質量改進，通過測試不同配方、不同工藝、不同環境條件下材料的擊穿性能，為產品結構設計、材料選型和老化性能評估提供重要數據支撐，有效保障電氣產品在實際使用中的安全性與可靠性。
產品型號 | DRK-JC-20kV | DRK-JC-50kV | DRK-JC-100kV |
輸入電壓 | AC 220V | ||
輸出電壓 | AC DC 20kV | AC DC 50kV | AC DC 100kV |
設備功率 | 2kVA | 3kVA | 5kVA |
保護方式 | 反時限 TVS | ||
電壓精度 | <1.5% | ||
電流精度 | <1.5% | ||
電壓采集 | 多級循環 | ||
升壓速率 | 100V/S ~ 5kV/S(可設定) | ||
尺寸（L*W*H） | 900mm × 550mm × 1650mm | 1200mm×700mm×1700mm | |
重量 | 40kg | 100kg | |
